时间继电器-通电延时和断电延时讲解.pdf

维修爱好者 家电电工资料网
维修爱好者 家电电工资料网



急！请教ST3P时间继电器引脚定义！:

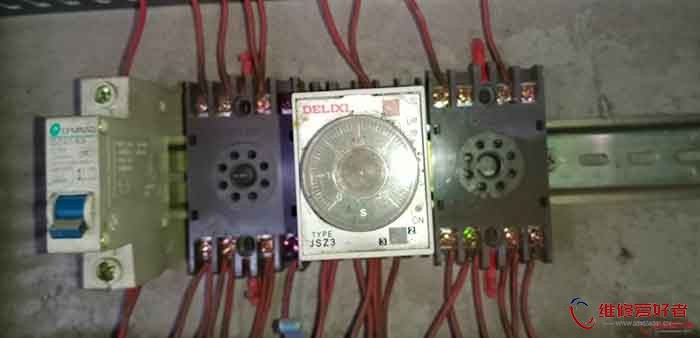

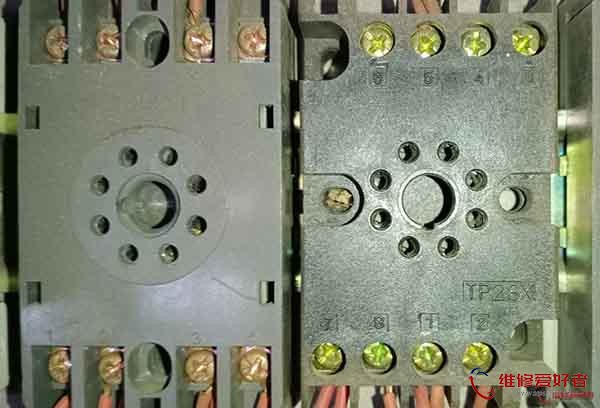

调试一台二手设备（没有设备说明书和电路原理图，甚至电柜配线都没有线号），电控柜中有三个时间继电器，其中有两个被人拔走了，这三个时间继电器虽然都属于ST3P系列，但是被拔走的两个时间继电器和剩下这个时间继电器底座端子定义不同（也就是继电器引脚定义不同），被拔走的时间继电器底座上的缺口在侧面，剩下的这个时间继电器底座的缺口在下面，请问各位师傅，有哪位师傅知道缺口在侧面底座端子的定义？请指教，谢谢先！

首先你这柜子是干啥用的？你咋知道这3个都是ST3型的？可以根据线路走向，确定原器件功能。修老柜子首先要在自己的知识范围内。老的维修师傅都存在脑子里，有的不会说，只会修。能回答问题的都是专家。 你可以换个思路；缺少的可能是相序保护类的继电器？或者JS14P的也是这种管座。

葫芦岛电工 发表于 2026-1-17 21:36
首先你这柜子是干啥用的？你咋知道这3个都是ST3型的？可以根据线路走向，确定原器件功能。修老柜子首先要在 ...

感谢师傅回帖！

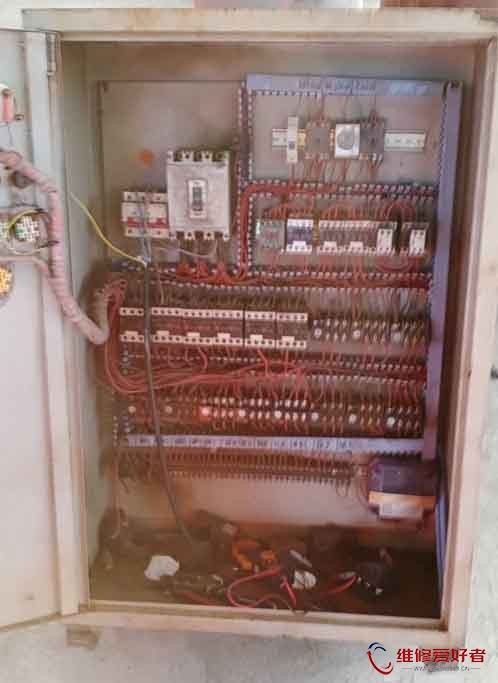

此控制柜是抛丸机上的，三个底座上面的线槽盖上已经写明了每个底座对应继电器的功能：左面对应的是吊钩自传时间，中间对应的是抛头运转时间，右边对应的是总时间。这样就能否定是相序保护器的可能了，您说的JS14P型的时间继电器非常有可能，但是制作电柜的人也是够坑人的，同一个电柜使用两种时间继电器！
葫芦岛电工 发表于 2026-1-17 21:36
首先你这柜子是干啥用的？你咋知道这3个都是ST3型的？可以根据线路走向，确定原器件功能。修老柜子首先要在 ...

请问师傅，断电延时和断开延时有什么区别？
刘宇辉 发表于 2026-1-18 22:12
请问师傅，断电延时和断开延时有什么区别？

一两句话说不清。特为你做一个文件。学习一下吧。

葫芦岛电工 发表于 2026-1-19 08:08
一两句话说不清。特为你做一个文件。学习一下吧。

感谢师傅回帖！
但是答非所问，我问的是断电延时F和断开延时K的区别。
呵呵；我给你编写的资料只是个人所理解。学无止境！你现提出的我个人理解和回答如下；断电延时F和断开延时K的区别:断电延时-断开此时间继电器（线圈供电电压）后触点延时时间。断开延时-依电路设定受控断开，继电器（线圈）不脱离电源。这只是我个人在应用实践中的理解。具体要参照厂家实际说明为准。
葫芦岛电工 发表于 2026-1-19 21:51
呵呵；我给你编写的资料只是个人所理解。学无止境！你现提出的我个人理解和回答如下；断电延时F和断开延时K ...

感谢师傅热情回帖！
